Especificaciones: technicial
Tiene 1 pin lógica.
La salida lógica puede cambiables con el interruptor que bajo del módulo de arranque (Esta característica es adecuada para todas las competiciones de robots en el mundo).
Tensión de alimentación: 3.3V - 5V.

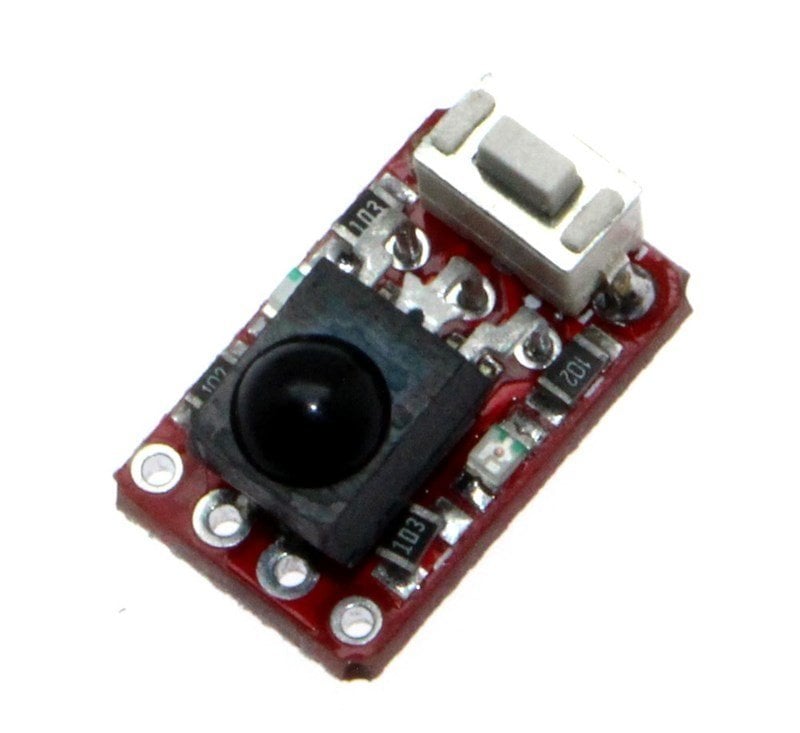

Dimensiones de tarjeta: 8 mm x 15 mm x 7 mm (tamaño más pequeño de inicio del módulo).
El módulo tiene 2 señal de que es paralela a hacer más fácil a utilizables para todos circuito diseñado.
Cómo funciona:
Conectar VCC (+), GND (-) y la señal al módulo. Pulse el botón en el módulo, pulse y mantenga pulsado el botón cualquiera del mando a distancia IR durante 3 segundos.
Si pulsa el botón de guardado, el amarillo LED en el módulo de arranque parpadea y los giros LED rojo encendido y los robots comienzan a funcionar al mismo tiempo. Si pulsa el mismo botón, el robot se detendrá.
Si pulsa un botón distinto del botón que ha guardado, sólo el LED se iluminará de color amarillo. Esto indica que la señal no puede ser detectado o no es correcto.
El módulo se suministra con clavijas de 4 pines macho y hembra, por lo que se puede montar fácilmente a todos sus circuitos.
