El AD8232 es un tablero rentable utilizado para medir la actividad eléctrica del corazón. Esta actividad eléctrica puede ser trazado como un ECG o electrocardiograma y de salida como una lectura analógica. ECG pueden ser extremadamente ruidoso, el AD8232 primer sencillo monitor de ritmo cardíaco actúa como un amplificador operacional para ayudar a obtener una clara señal de la PR y QT intervalos fácilmente.
El AD8232 es un bloque de acondicionamiento de señal integrado para otras aplicaciones de medición de ECG y biopotenciales. Está diseñado para extraer, amplificar y filtrar las pequeñas señales de biopotenciales en presencia de condiciones de ruido, tales como los creados por el movimiento o colocación de los electrodos a distancia.

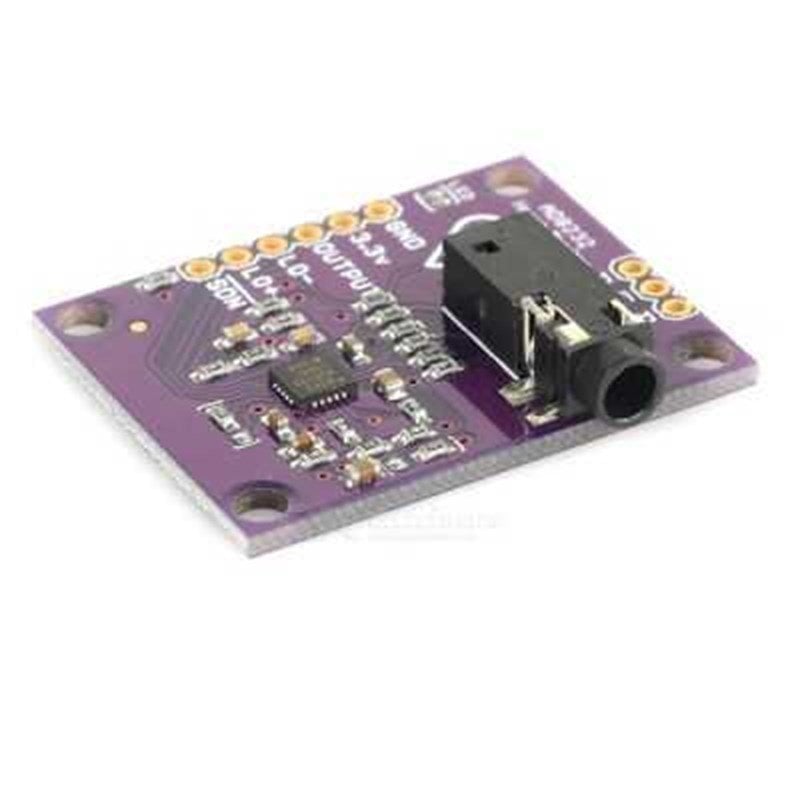

El monitor de ritmo AD8232 corazón estalla nueve conexiones de la IC que se puede soldar pernos, alambres u otros conectores a. SDN, LO +, LO-, SALIDA, 3,3 V, GND proporcionar pasadores esenciales para el funcionamiento del monitor con otro placa de desarrollo Arduino o. También se proporciona en este tablero se RA (brazo derecho), LA (brazo izquierdo), y los pernos de RL (de la pierna derecha) para colocar y utilizar sus propios sensores personalizados. Además, hay un indicador luminoso LED que pulsar al ritmo de un latido del corazón.
caracteristicas:
- Tensión de funcionamiento - 3.3V
- Salida analógica
- Cables-Off Detección
- apagado Pin
- Indicador LED
- Jack de 3,5 mm para la conexión del cojín Biomédica
