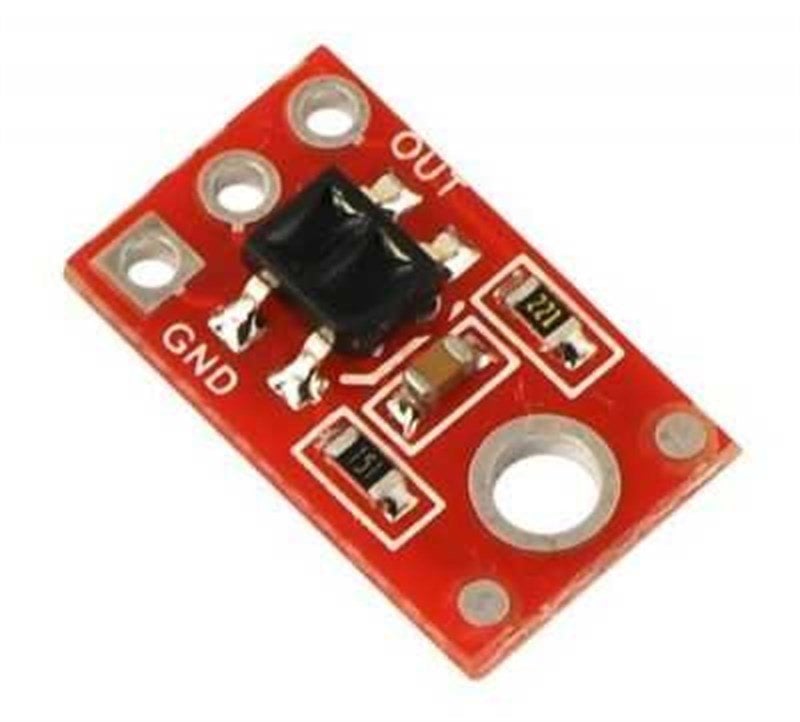

QTR-1RC Reflectance Sensor (2-Pack)
4,50 USD
Categoría
Código de producto
92
Precio
4,50 USD
* Disponible en todo el mundo envío
El sensor de reflectancia Pololu QTR-1RC lleva una sola infrarrojos y par fototransistor (IR) LED. Para usar el sensor, debe cargar primero el nodo de salida aplicando un voltaje al pin OUT. A continuación, puede leer la reflectancia mediante la retirada de la tensión de alimentación externa y el tiempo el tiempo que tarda el voltaje de salida a la caries debido al fototransistor integrado. Más corto tiempo de decaimiento es una indicación de una mayor reflexión. Este enfoque de medición tiene varias ventajas, especialmente cuando se utilizan múltiples unidades:
- No se requiere ninguna conversión analógica-digital (ADC)
- Sensibilidad mejorada sobre la salida analógica del divisor de voltaje
- la lectura en paralelo de varios sensores es posible con la mayoría de los microcontroladores
La resistencia de limitación de corriente del LED se ajusta para entregar aproximadamente 17 mA para el LED cuando VIN es 5 V. El requisito actual se puede cumplir por algunas líneas de E / S del microcontrolador, lo que permite que el sensor sea accionado hacia arriba y abajo a través de un I / O línea a la alimentación conserva.
Este sensor fue diseñado para ser utilizado con la placa paralela a la superficie que está siendo detectada. Debido a su pequeño tamaño, las unidades múltiples pueden ser fácilmente dispuestos para adaptarse a diversas aplicaciones tales como detección de línea y de detección de proximidad / borde.
caracteristicas:
- Voltaje de funcionamiento 5VDC
- 17mA Corriente de suministro
- E / S digital Compitable
- Distancia de detección óptima: 0.125” (3 mm)
Dimensiones:
- 7.62x 12.7x 2,54 mm
