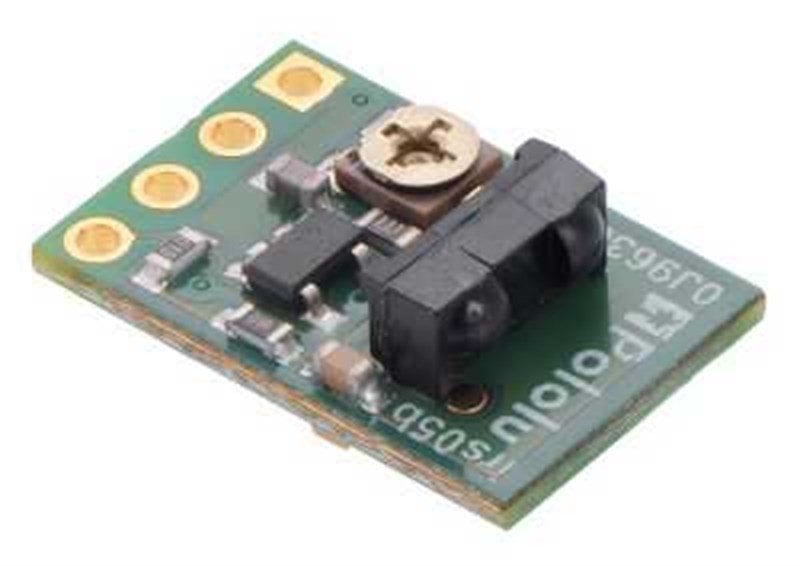

Pololu 38 kHz IR Proximity Sensor, Fixed Gain, High Brightness
7,00 USD
Categoría
Código de producto
99
Precio
7,00 USD
* Disponible en todo el mundo envío
Este módulo cuenta con una de ganancia fija, 38 kHz modulada IR sensor y un LED IR correspondiente con el circuito oscilador para hacer un pequeño sensor de proximidad. Esta versión de alto brillo dibuja un promedio de 16 mA a 5 V y tiene un rango de detección típico hasta aproximadamente 24 pulgadas (60 cm).
Estos módulos sensores se basan en TSSP77038 de Vishay modulada receptores de infrarrojos. A diferencia de la mayoría de los módulos de receptor IR diseñado para el control remoto de aparatos como televisores, la TSSP77038 tiene una ganancia fija (sensibilidad) que hace que el sensor sea más predecible cuando se utiliza en los sensores de proximidad o de reflectancia. El módulo de cosechadoras portadoras Pololu la TSSP77038 con un LED IR accionados por un circuito basado en temporizador 555 para hacer un módulo de sensor completa que sólo requiere una conexión de alimentación de 3,3 V a 5 V. Una entrada de habilitación permite el control de si o no el LED IR está activado, y una salida digital indica si se detecta o no un objeto.
Uso:
El sensor de proximidad tiene cuatro conexiones: tierra (GND), fuentes de lógica (VDD), indicador de detección digital (OUT), y el emisor IR Habilitar (Enable).
- La alimentación lógica, VDD, debe estar entre 3,3 V y 5 V. El suministro de menos de 5 V se reducirá el brillo LED IR y disminuir el rango de detección. Para ejecutar el sensor en su brillo máximo, mientras alimentado a 3,3 V, a salvar la superficie de montaje del puente situado en el lado emisor de la tarjeta.
- El pasador OUT, que es alta de forma predeterminada, se mantiene baja, siempre que el receptor TSSP77038 está detectando una señal suficiente. Cuando en el borde de la zona de detección, esta salida se alternará entre alta y baja. Un LED rojo en el lado emisor de la junta está ligada a esta salida y se enciende cuando el pasador pasa a nivel bajo, proporcionando una indicación visual de cuando el sensor está detectando algo.
- La habilitación vueltas pin fuera el emisor IR LED cuando se establece bajo. Este pin es alta de forma predeterminada y se puede dejar desconectado si no se necesita un control dinámico del emisor de IR. Un LED verde en el lado emisor de la junta está conectado en paralelo con el LED IR, por lo que es fácil saber cuándo el LED IR está activado.
Especificaciones técnicas:
- Voltaje de funcionamiento: 3.3V - 5V
- Corriente de funcionamiento (media): 16 mA
- Frecuencia de muestreo: 1 kHz
- Alcance máximo: 60 cm
- Dimensiones: 1 x 1,5 x 0,5 (cm)
- Peso: 0.6gr
Documentos:
