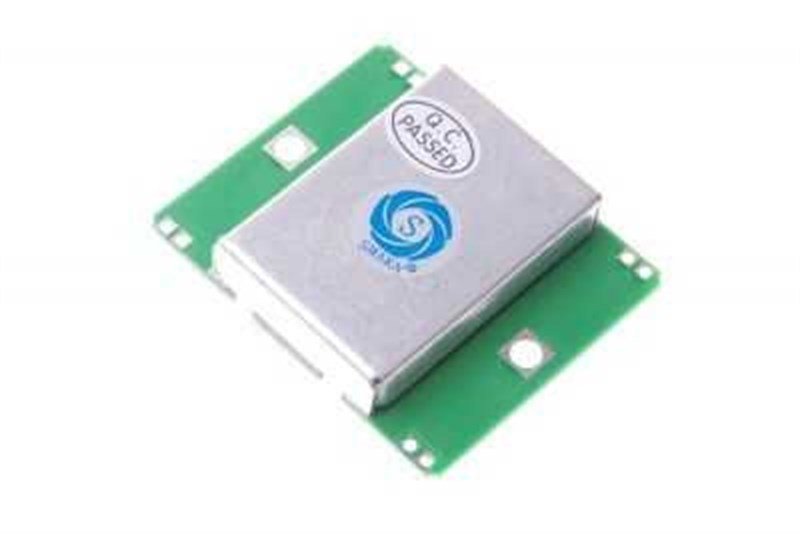

HB100 miniatura Microondas sensor de movimiento es un módulo transceptor de banda X Bi-estático Doppler. Se ha incorporado un dieléctrico resonador oscilador (DRO) y un par de conexión microbanda de red de antenas, lo que es ideal para el uso en equipos de detección de movimiento.
Este módulo es ideal para alarmas, detectores de movimiento, control de la iluminación, la medición de velocidad del vehículo y puertas automáticas.
caracteristicas:
- Bajo consumo de corriente (típico 30 mA)
- CW impulsos o el servicio
- perfil plano
- de largo alcance de detección (20 m)
- Tensión de alimentación: entre 4.75V y 5.25V
- la frecuencia de banda X: 10,525 GHz
- Potencia de salida mínima: 13 dBm PIRE
Nota: Utilice un soldador de baja tensión y conectarlo a una conexión a tierra fiable. Este dispositivo es sensible a la ESD y se puede dañar durante la soldadura. La salida IF del módulo HB100 es especialmente sensible. Se puede comprobar que esté en el uso de un multímetro en el modo de diodo. La caída de tensión directa entre IF y GND debe ser de aproximadamente 0,25 V.
Nota: Este módulo no es fabricado por ST Electrónica AgilSense. Es similar pero no idéntico al sensor HB100 fabricado por AgilSense. La hoja de datos AgilSense y la nota de aplicación se proporcionan sólo con referencia y podría haber pequeñas diferencias entre este módulo y el sensor AgilSense HB100.
Documentos:
Nota: Este módulo no es fabricado por ST Electrónica AgilSense. Es similar pero no idéntico al sensor HB100 fabricado por AgilSense. La hoja de datos AgilSense y la nota de aplicación se proporcionan sólo con referencia y podría haber pequeñas diferencias entre este módulo y el sensor AgilSense HB100.
