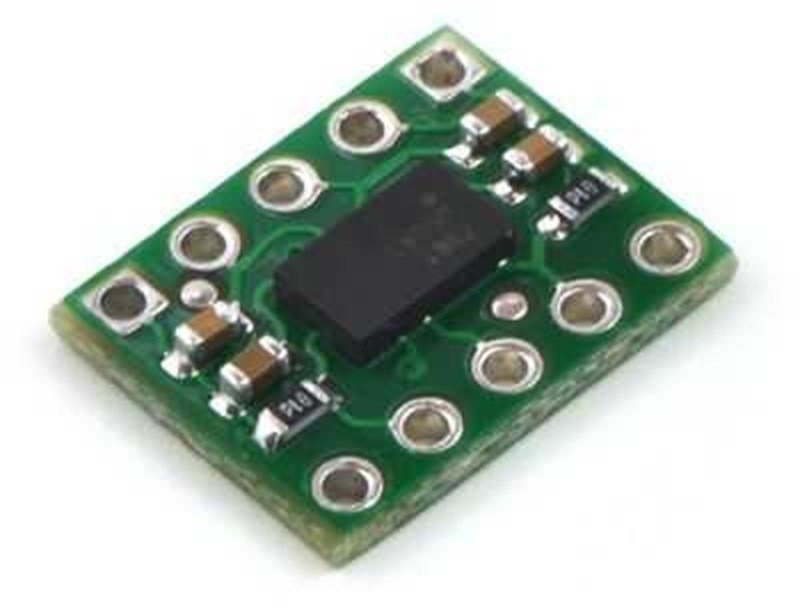

MMA7341LC acelerómetro XYZ-eje, un gran bajo g sensor con analógica de voltaje salidas, sensibilidad ajustable (± 3 g o ± 9 g), y una salida digital 0g-detectar que las señales cuando el tablero está en caída libre. La junta opera 2,2-3,6 V. Esta placa breakout tiene el factor de forma de un paquete DIP 10 pines, lo que hace que sea fácil de usar con placas universales sin soldadura estándar y 0,1 perfboards ", y la unidad es más pequeña que los productos competidores, todos a la un precio más bajo.
- Formato de salida: Tensión Analógica
- Mínimo Tensión de funcionamiento: 2,2 V
- Tensión máxima de funcionamiento: 3,6 V
- Rango de sensibilidad: ± 3 g o ± 9 gr
- Corriente de funcionamiento: 0,5 mA
- Dibujar Modo Corriente del sueño: <3 uA
- Dimensiones: 12,7 x 10,2 mm
- Peso: 0,35 g
Usando el sensor:
La junta es alimentado por el suministro de 2,2 V a 3,6 V en el pin VDD. Tenga en cuenta que esta parte no tiene pasadores tolerancia de 5 V, por lo que los componentes externos (tales como divisores de tensión) se requiere cuando la interfaz de la junta g-Select, auto test, y los pines del sueño con 5V sistemas. Las conexiones a estos pines son opcionales; la junta trabajará con estos pines desconectados, siempre y cuando el pasador del sueño es impulsado alta con un puente de soldadura de a bordo como se describe a continuación.
El pasador del sueño, el sueño, se tira interna baja, lo que pone la tarjeta en modo de espera de bajo consumo por defecto. Tiene que manejar este alto pin para usar la tarjeta. Esto se puede lograr con una línea microcontrolador de E / S si se desea tener un control selectivo del modo de suspensión, o se puede hacer un puente de soldadura a través de los adaptadores de jumper SMT con la etiqueta “ON” en la parte serigrafía de la placa para conectar la clavija del sueño a VDD y permitir que la junta de forma predeterminada.
El acelerómetro X, Y, y Z son salidas de tres tensiones analógicas separadas centradas a VDD / 2. aceleraciones positivas a lo largo de un aumento eje que la tensión de salida del eje por encima de VDD / 2 y aceleraciones negativas disminuyen la tensión de salida por debajo de VDD / 2. Las salidas serán siempre dentro del rango de 0 a VDD.
El pasador de selección de sensibilidad, g-Select, se tira internamente bajo, que selecciona para una sensibilidad predeterminada de ± 1,5 g (800 mV / g) en el soporte de MMA7361LC y ± 3 g (440 mV / g) en el soporte de MMA7341LC. Conducción de los altos selecciona de patas para una sensibilidad de ± 6 g (206 mV / g) en el soporte de MMA7361LC y ± 9 g (118 mV / g) en el soporte de MMA7341LC.
El pasador de 0 g-Detect salidas de alta cuando los tres ejes simultáneamente detectar 0g, lo que ocurre cuando la placa está en caída libre. Este pin solamente se documenta en la hoja de datos del más sensible MMA7361LC IC (la ficha técnica MMA7341LC etiquetas de este pin como “NC”), pero hemos encontrado que funciona en la MMA7341LC en su defecto ± 3g sensibilidad. Esta salida no funciona en el ± 9 g ajuste de sensibilidad.
El pasador de auto test se tira bajo en el tablero y se puede dejar desconectado.
