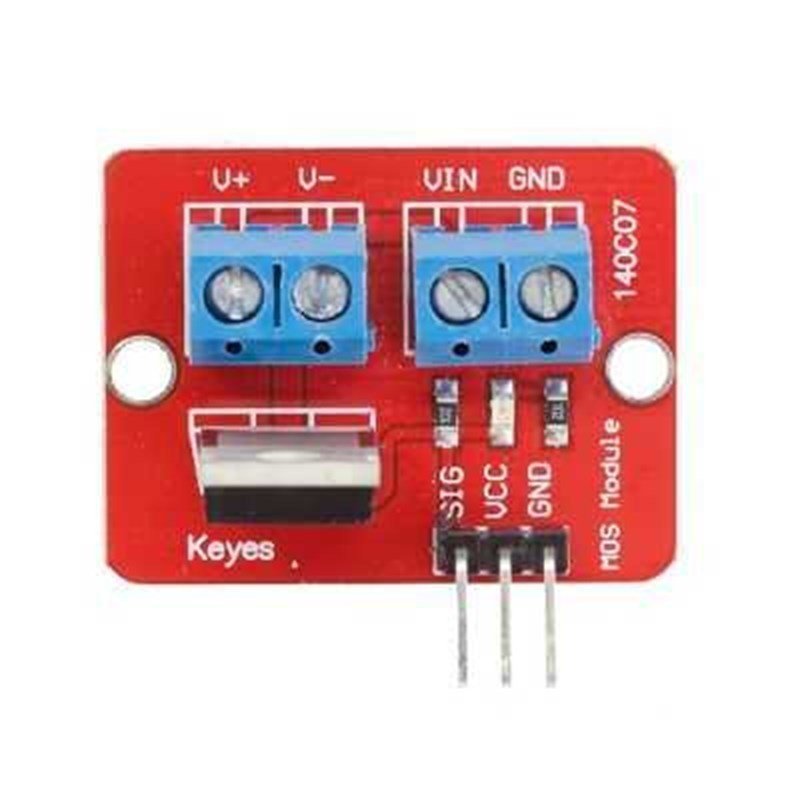

Esta es una tarjeta de arranque sencillo para el IRF520 MOSFET. Facilitar la conexión a la placa Arduino u otro microcontrolador 3-5V. Impulso de corriente a través de un pasador de PWM, y usar esto para controlar una bomba, LED, u otro dispositivo DC de hasta 24V, y ~ 5A. ( Puede consultar las especificaciones aquí )
Realmente simple de usar: La forma más sencilla de explicar cómo funciona este pequeño tablero es la siguiente: Se conecta la energía para el dispositivo que desea controlar a la Vin y GND. Conectar el dispositivo a la V + y V- terminales de tornillo. Cuando la línea de SIG es alto, un poco de LED se ilumina, y el GND es 'conectado' a la V-. Cuando la línea de SIG es baja, el LED se apaga y el GND se convierte en 'desconectado' a la V-. El V + y Vin están conectados continuamente.
Puede alimentar este dispositivo desde el Arduino, VCC va a la conexión de 5V y GND al pin GND en la placa Arduino.
caracteristicas:
- Voltaje: 3.3V, 5V
- tensión de carga de salida: 0-24V
- corriente de carga de salida: <5A (1A y anteriormente requiere un disipador de calor)
- Plataforma: Arduino, MCU, ARM, Frambuesa PI.
- El uso original de IRF520 MOS de la energía, se puede ajustar la salida PWM.
- Conducir hasta 24V permite la carga, tales como luces LED, motores de corriente continua, bombas en miniatura, válvulas de solenoide.
- PWM oscurecimiento LED se puede utilizar para lograr el paso de menos de regulación, control motor de velocidad variable. Nota: Por encima de 1 de carga A, es necesario instalar el disipador de calor.
