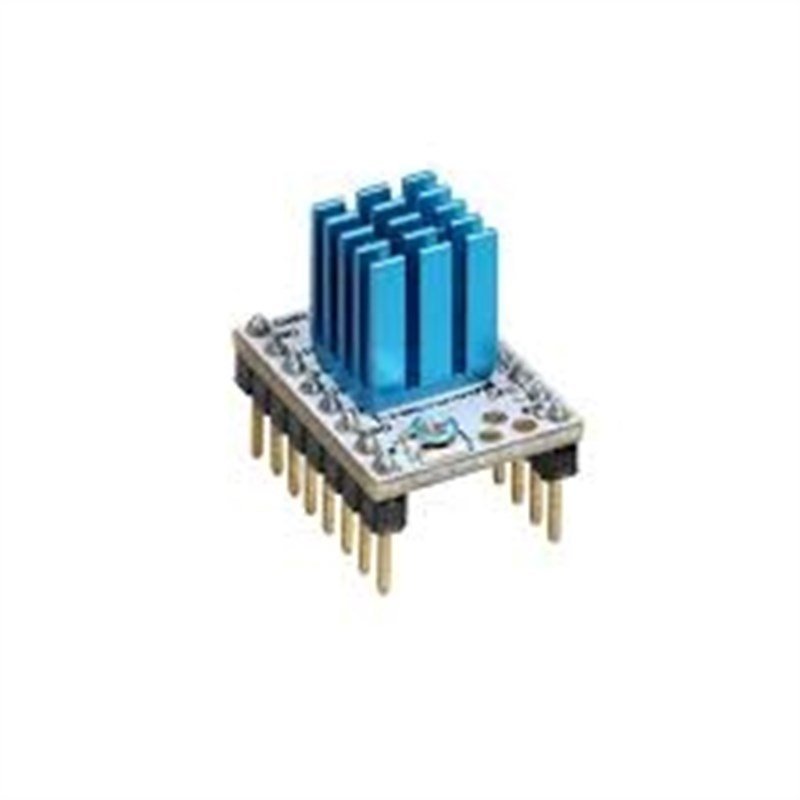

3D Printer Mks Tmc2100 Stepper Driver

caracteristicas:

1. alta calidad y ultra silencioso. Módulo TMC2100 adopta virutas importadas de Alemania. Por otro lado, el precio es mucho más alto que los otros conductores paso a paso. Pero sigue siendo una muy buena opción para aquellos usuarios que tienen alto requisito para la impresora.

2. La temperatura de trabajo es alta. Sin ventilador, la temperatura de trabajo es de aproximadamente 70 grados en 0.5A, y más de 150 grados en 1A, que puede causar la pérdida de paso. Recomiende a hacer un buen trabajo de enfriamiento, el mejor trabajo actual es 0.5A.

Algoritmo y ajuste de TMC 2100 Módulo de conducción actual ------ Y las notas!
1. La unidad de algoritmo actual: i = Vref * 1.9 / 2.5, el valor predeterminado es de aproximadamente Verf 0.65V, por lo que la corriente de defecto es 0.5A, y la 1A corriente máxima.
2. Verf mide la tensión de Gnd y media potenciómetro.
3. Por favor, NO conecte los motores en la medición de la tensión, o que es fácil de quemar la unidad.
4. Por favor, conecte la fuente de alimentación en la medición de la tensión, así, no conecte únicamente la fuente de USB.
5. Por favor, pago especial atención a la dirección, no inserte erróneamente !!!

El uso del módulo de accionamiento TMC2100
1. Cuando uso en la placa base Ramps1.4 o MKS Gen, o Lerdge pantalla táctil, por favor retire la tapa 3 puente bajo el socket.
2. Por favor, preste atención a la dirección.
3. El disipador de calor unido directamente a la PCB.
4. La dirección del motor es opuesta a la de A4988 y DRV8825, ajuste el firmware o ajustar el cableado del motor si desea cambiar a 4988. Y si se utiliza la placa base Lerdge, ajuste en la dirección directamente en la página de configuración de la dirección del motor.

Con el módulo de controlador TMC2100 en la placa base Lerdge:

Por favor, retire la tapa 3 puente bajo la toma cuando el uso a bordo Lerdge. No hay ajustes de segmento en el módulo. El valor de paso se calcula de acuerdo con 16 segmentos, y el algoritmo interno utiliza el algoritmo diferencial para expandir los 16 segmentos de 256 segmentos.
