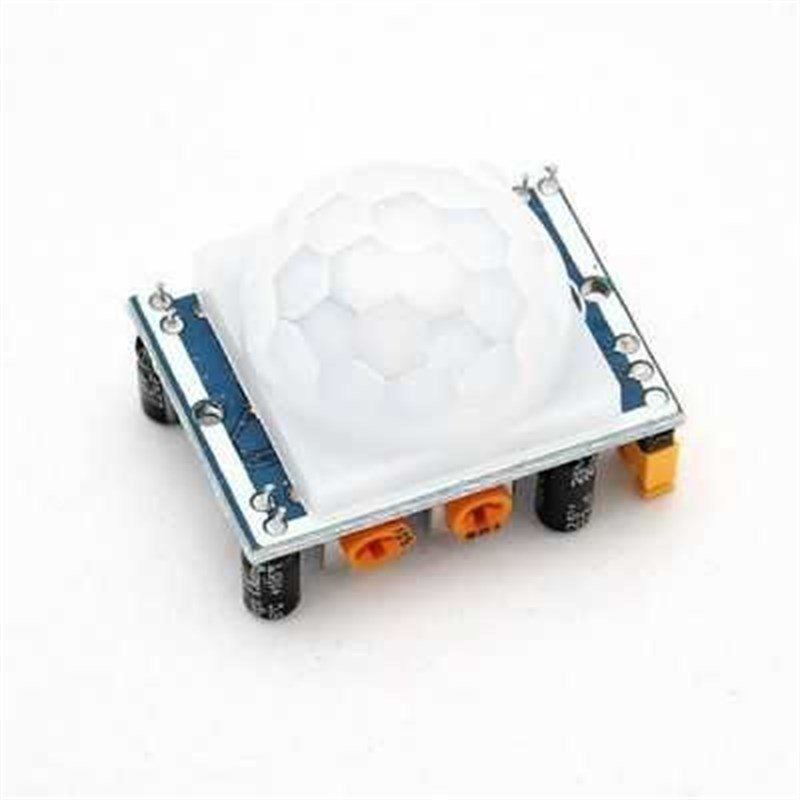

HC-SR501 Adjustable PIR Motion Detector

sensores PIR se utilizan para movimiento sentido de personas, animales, u otros objetos. Se utilizan comúnmente en las alarmas antirrobo y sistemas de iluminación activados automáticamente. Que comúnmente se denominan simplemente "PIR", o algunas veces "PID", por "detector infrarrojo pasivo".

Estos sensores se pueden utilizar con placas de microcontroladores como Arduino. La salida digital de las estancias sensor en lógica 0 cuando no hay movimiento. Cuando el sensor detecta el movimiento, la salida digital va a lógica 1.

Dos potenciómetros situados en la placa del sensor llamado SX y Tx se utilizan para ajustar el senstivity del sensor. olla Sx ajusta el rango de detección entre 3 y 5 metros y la olla Tx ajusta la duración del estado lógico 1 después de que se detecta el movimiento.

caracteristicas:

• Tensión de funcionamiento: 5-12 V
• Lógica de la señal de tensión: 3.3V
• Rango de detección: 3-5 metros
• Ángulo de detección: 140º
• Tiempo de Espera: 5-200 segundos
• Dimensiones: 33x25x24 (mm)
