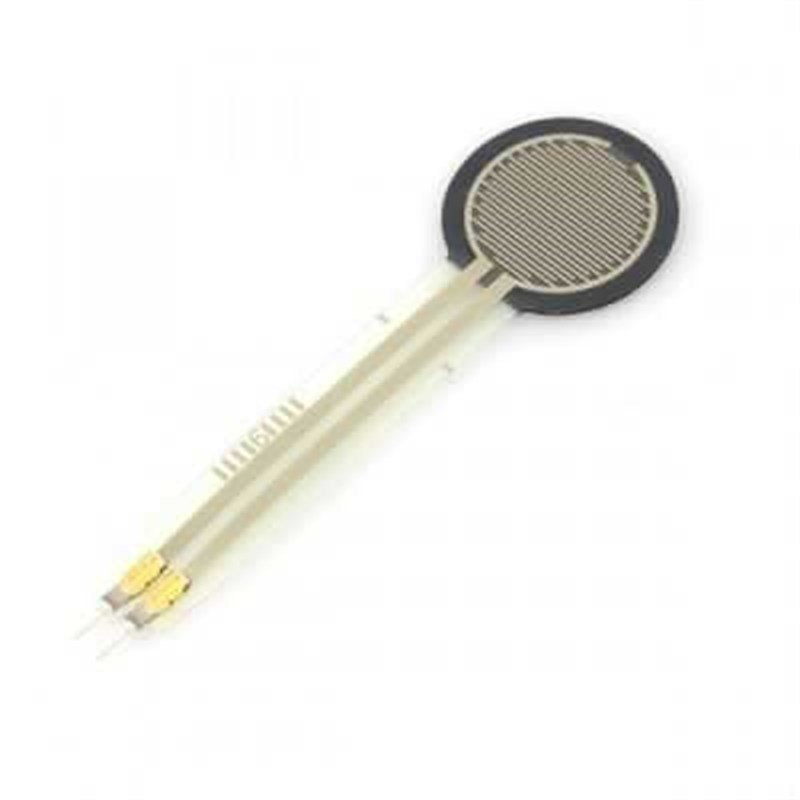

Fuerza-Sensing Resistor - 0,6 '' diámetro del círculo - PL-1696

su resistencia de detección de fuerza (FSR) de Interlink Electronics es un componente pasivo que actúa como una resistencia variable, con una resistencia decreciente en respuesta a la creciente fuerza aplicada, lo que hace que sea fácil agregar una interfaz táctil para su proyecto o crear un robot con mucho son posibles más sofisticados sentidos táctiles que con interruptores de palanca simples. La película gruesa (PTF) dispositivo polimérico está optimizado para su uso en control de tacto humano de dispositivos electrónicos y puede detectar una fuerza aplicada en cualquier lugar en el área activa que van desde unas pocas docenas de gramos a unos pocos kilogramos.

Según las pruebas, la resistencia excede 1 MW sin presión aplicada y varió de alrededor de 100 kW a unos pocos cientos de ohmios como la presión del dedo variado de luz (algunas decenas de gramos) para pesada (presionando tan duro como sea posible). La resistencia es muy estable cuando se fija la presión, y las lecturas son muy repetible (no hay problemas con histéresis). Este rango de resistencia es muy adecuado para trabajar directamente con las flexiones internas de muchos microcontroladores tales como AVR y PIC. El FSR era lo suficientemente sensible y lo suficientemente sensible como para detectar claramente arriba, grifos dedos rápidos de luz, y fue incluso capaz de captar las vibraciones de un pequeño motor de vibración que se le plantean en el lado del motor.

Dimensiones del producto:

• El diámetro de Pad: 1,83 cm
• Las dimensiones de la zona de detección: 1,27 cm
• Peso: 0,25 gr
• Espesor: 0,51 mm
• La longitud del campo que es entre las patillas y la zona de detección: 3,05cm

brecha pin del producto es adecuado para el uso de placas universales.

* Nota: El producto no es adecuado para las mediciones de sensibilidad y resistencia. rangos de precisión fuerza puede variar entre 5% y 25% bajo las diversas circunstancias. La resolución es el mejor que% 5 de todo el rango de valor.

Documentos:

• Haga clic para acceder a la ficha técnica del producto.
