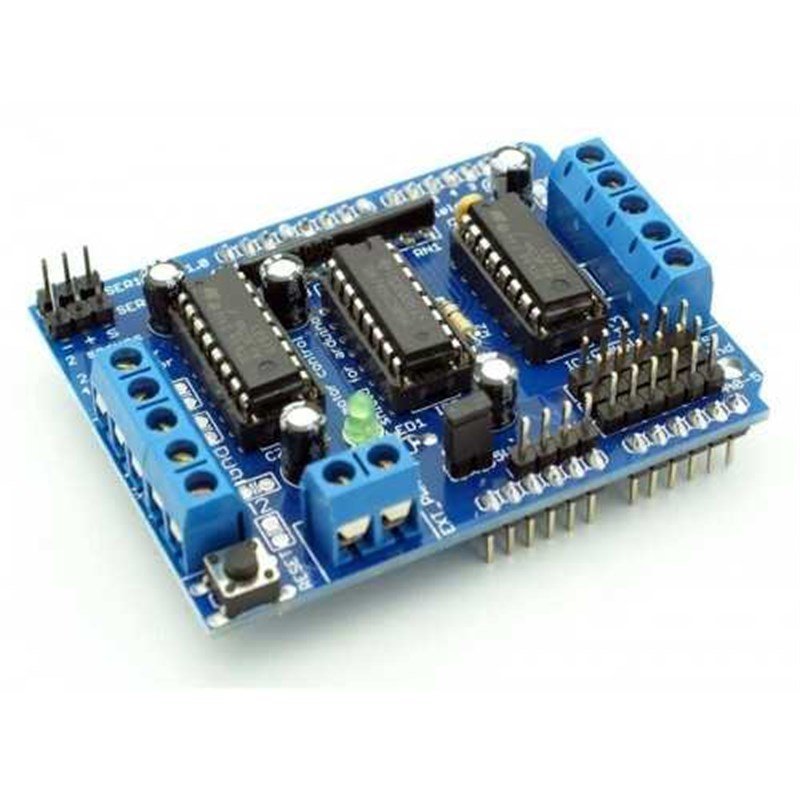

Controlador de motor L293D escudo para Arduino
3,35 USD
Categoría
Código de producto
393
Precio
3,35 USD
* Disponible en todo el mundo envío
Escudo conductor un motor para placas Arduino que pueden controlar hasta 4 motores de corriente continua bidireccional con la selección de velocidad individuales de 8 bits, o 2 motores paso a paso (unipolar o bipolar) con una sola bobina, bobina doble, intercaladas o micro-escalonamiento. 2 conexiones para servos 5V 'manía' conectados a alta resolución del temporizador dedicado de la Arduino - sin fluctuaciones!
El escudo contiene dos L293D controladores de motor y un registro de desplazamiento 74HC595. El registro de desplazamiento se expande 3 pines del Arduino a 8 pines para controlar la dirección para los conductores de motor. La habilitación de salida de la L293D está conectado directamente a las salidas de PWM de la Arduino.
Para aumentar la corriente máxima, el L293D permite fichas extra con "a cuestas". A caballo es una soldadura o dos o tres pilotos L293D adicionales en la parte superior de los conductores L293D en el tablero para aumentar la corriente máxima. El L293D permite el funcionamiento en paralelo.
caracteristicas:
- Se suministra montado completamente
- 2x Servo 5V de salida conectados al temporizador dedicado de alta resolución - sin fluctuaciones!
- Puede conducir 4 motores de corriente continua o 2 motores paso a paso o 2 de Servo
- Hasta 4 bi direccionales-motores de corriente continua con selección individual de la velocidad de 8 bits
- Hasta 2 motores paso a paso (unipolar o bipolar) con una sola bobina, doble bobina o escalonamiento intercalada.
- 4 puentes de H: por puente proporciona (corriente de pico 1.2A) 0.6A con protección térmica, se pueden ejecutar los motores de los 4.5V a 36V DC
- Desplegables resistencias mantienen motores desactivados durante el encendido
- Botón de reinicio
- Probado compatible para Mega, Diecimila, Duemilanove, UNO
