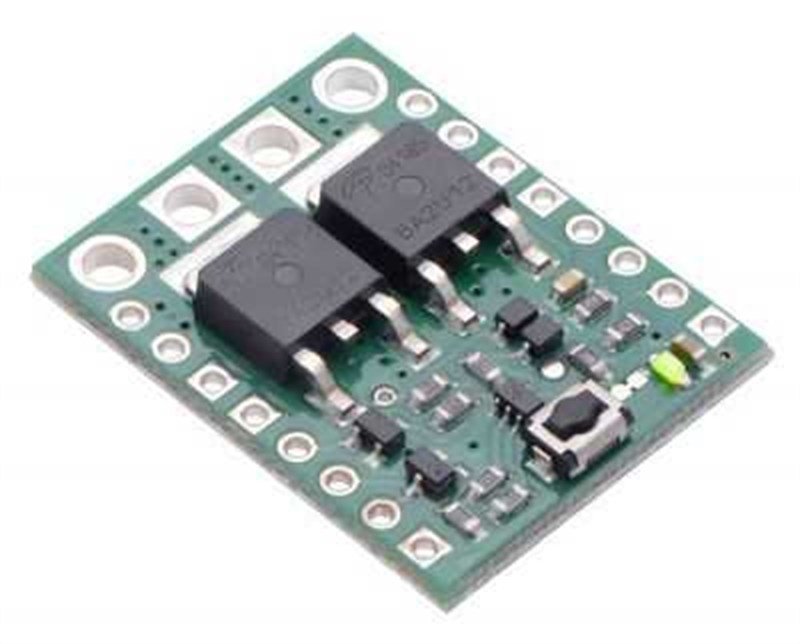

Este circuito está hecho de MOSFETs de canal 2 P y trabaja con señal positiva la entrega de director. Como alta corriente no fluye el botón pulsador en el tablero, es posible ofrecer una alta corriente mediante el uso de un pasador digital de un microcontrolador. Se puede utilizar esta tarjeta en sus proyectos como relés.
caracteristicas:
- voltaje Max: 40 V
- límites de tensión recomendados: 4.5 - 32 V
- resistencia Mosfet en la conducción: 40 mO @ 4,5 V, 8,6 mO @ 30 V
- corriente continua Max a 55 ° C: 4 A
- corriente continua Max a 150 ° C: 8 Un
- Corriente máxima: 40 A
- Consumo de corriente en el estado: ~ 120 μA / V
- Consumo de corriente en estado apagado: <0,01 μA
- LED de color: verde
- Tamaño: 20 mm x 25,4 mm x 0,4 mm
- Peso: 2,7 gr
Uso:
La forma más sencilla de controlar el interruptor de botón de la energía es a través de su pulsador instalada: Una pulsación activa la alimentación y otros lo apaga.
Pines A y B: Es posible utilizarlos mediante la conexión a uno de los pulsadores con la misma funcionalidad. Un pasador de conexión a través del interruptor momentáneo a tierra sólo en la operación.
ON el pin: Un pulso alto (> 1 V) en este perno vueltas en el interruptor.
OFF pin: Una alta de pulso (> 1 V) en este perno se apaga el interruptor.
Pin CTRL: Este pin determina directamente el estado del interruptor. Un pulso alto (> 1 V) en este perno vueltas en el conmutador; un impulso de baja (por ejemplo, conduciendo el bajo pin con una línea de salida del microcontrolador o empujar un botón conectado desde esta clavija a tierra) convierte el apagado. Deja este pin desconectado o flotante cuando no está tratando de establecer el estado del interruptor. Tenga en cuenta que este pin no debe ser conducido alta al mismo tiempo, el pasador “OFF” es impulsado alta.
