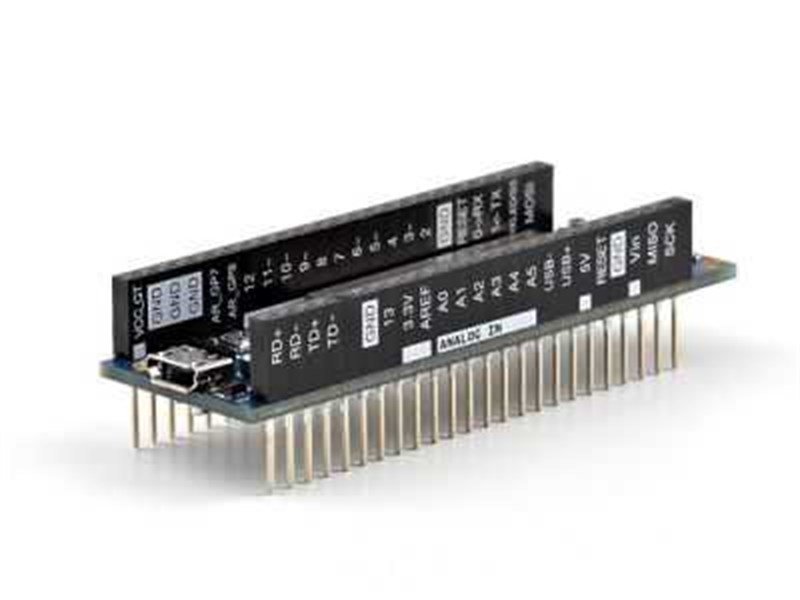

Arduino original Yun Mini
Arduino Mini utiliza Yun Atmega32u4 como Arduino Leonardo. Como este procesador ofrece un soporte de comunicación USB interno, Arduino Mini Yun no necesita ningún otro USB - chip de comunicación en serie. Gracias a estas características, Yun Mini se pueden introducir en el ordenador no sólo como puerto COM virtual, sino también como periféricos, como la consola y el ratón también.
La biblioteca de puente permite Arduino programas se ejecuten programas de línea de comandos más de procesador AR9331 mediante el establecimiento de la comunicación entre estos dos procesadores. El anfitrión USB, la interfaz de red y la tarjeta SD no está conectado directamente al procesador 32u4 pero, la Biblioteca Novia permite Arduino para comunicarse con estos periféricos.
caracteristicas:
- Microcontrolador:
- Microcontrolador: ATmega 32u4
- Tensión de funcionamiento: 5 V
- Voltaje de entrada: 5 V
- Digitales iniput - Salida de pines: 20
- salidas PWM: 7
- Entrada analógica: 12
- La corriente máxima de CC en cada pin de E / S: 40 mA
- La corriente máxima de CC desde el pin 3.3V: 50 mA
- La memoria flash: 32 kB
- SRAM: 2.5 kB
- EEPROM: 1 kB
- velocidad de reloj: 16 MHz
- Procesador de Linux:
- Procesador: Atheros AR9331, procesador MIPS 24K, 400 MHz velocidad de reloj
- Wi-Fi: IEEE 802.11b / g / n
- RAM: 64 MB DDR2
- Flash Bellek: 16 MB
- Tensión de funcionamiento: 3,3 V, aproximadamente 380 mA (113 a 570 mA)
- Voltaje de entrada: 4,75 V - 5,25 V / 1 A
- Temperatura de funcionamiento: 0 ° C ~ 60 ° C
- temperatura de almacenamiento: -10 ° C ~ 60 ° C
Supplementings:
Hay varios tableros adicionales para ser utilizados con Arduino Mini Yun: dogRJ45, dogUSB y el perro eMMC. dogRJ45 se utiliza para agregar un puerto Ethernet para Arduino. dogUSB tiene un puerto USB y una tarjeta Mini SD puñetazo en él. perro eMMC proporciona un puerto USB de memoria flash 4 GB externo.
Esquemas de circuitos:
Poder:
El V Dd conexión 5 micro USB es la fuente de alimentación recomendada. Si usted está considerando para suministrar el tablero del pin Vin, debe conectar este pin una tensión de 5 V DC pre-regulada. Por favor remamber eso, no es cualquier regulador para reducir los altos voltajes a 5 V por lo que si usted hace un cableado falso, es probable que dañe la junta.
Pines de alimentación de la placa es así:
- Vin: Proporciona tensión de entrada de la placa Arduino. Si va a suministrar la junta de este pin, a diferencia de las otras placas Arduino, es necesario utilizar un regulador de 5 V.
- 5V: Esta es la energía utilizada por los microcontroladores y los otros componentes. La fuente puede ser Vin o micro USB.
- 3.3V: La salida viene del regulador interno 3,3 V en el tablero. Max. actual es 50 mA
- Pins de tierra de la placa: GND.
- Instrucción IOREF: tensión de funcionamiento de las clavijas de entrada y salida de la junta. Por Yun esto es 5V
- VCC_GT: Este es el put proviene del regulador interno 2,1 V en el tablero. (Diseñado para dogRJ45).
Memoria:
Atmega32u4 tiene un 32 kB memoria flash (4 kB de esto es utilizado por el gestor de arranque), 2,5 kB SRAM y 1 kB EEPROM.
La memoria de la AR9331 no está en el procesador. 64 MB de RAM y 16 MB de memoria flash está conectado al procesador externamente. La distribución de Linux basada OpenWRT llamado Linino OS, como viene pre-instalado en la memoria flash. Siempre que lo desee, que son capaces de acceso y cambiar la memoria. Para rehabilitar, es suficiente para Pust botón "WLAN RST" durante 30 segundos.
Linino OS cubre 6 MB de los 16 MB de memoria flash de memoria. Si es necesario tener más espacio para las aplicaciones que puede añadir una tarjeta micro SD con dogUSB o puede agregar 4 GB de memoria flash con el perro eMMC.
Entrada y salida:
Es posible acceso todos los pines de entrada / salida de los dos procesadores.
- AVR 32u4 pins: Todos los de 20 clavijas de la placa se pueden configurar como entrada digital - pines de salida mediante el uso de pinMode () funciones, digitalWrite (), digitalRead (). Trabajan con 5V. La corriente máxima para cada uno de ellos es de 40 mA. Cada uno de ellos tiene un 20-50 k resistencia pull-up interna Ohm. Hay algunos pines de aligustre también. - Serial: 0 (TX) y 1 (TX) pines se utilizan para la comunicación serie TTL. Yun mini tablero utiliza la clase de serie para la comunicación del puerto COM serie virtual a través de USB. Si desea comunicarse a través de estos pines, es necesario utilizar la clase Serial1. Los puertos serie físicas de Atmega32u4 y AR9331 están conectados juntos para comunicar en serie entre ellos. Como es común en los sistemas Linux, Acceso alojamiento consola está en el puerto serie del procesador AR9331. De esta manera, es posible acceso de Linux a partir de un programa de Arduino y ejecutar código. - TWI: 2 (SDA) y 3 (SCL): Estas patillas se utilizan para la comunicación I2C con biblioteca Wire.
- - Las interrupciones externas: Mediante el uso de los pasadores 3 (interrupción 0), 2 (interrupción 1), 0 (de interrupción 2), 1 (de interrupción 3) y 7 (de interrupción 4) que puede activar las interrupciones respecto a la lógica-1 y lógica- 0 niveles y / o flanco ascendente o descendente. Puede encontrar los detalles en la attachInterrupt () página de función. Pin 1 y 0, no se recomienda para su uso como interrupción ya que se utilizan para la comunicación serial. Pin 7 está conectado al procesador AR9331 y puede ser utilizado como Hanshaking señal más tarde.
- - PWM: Pins 3, 5, 6, 9, 10, 11 y 13 pueden proporcionar analógico de 8 bits a cabo utilizando la función analogWrite ().
- - SPI: pasadores MISO, SCK, MOSI, RXLED / SS se utilizan para la comunicación SPI. Estos pines no están conectados entre sí con los otros pines digitales como Arduino UNO. Al mismo tiempo, estos pines SPI están conectados a los pines GPIO de AR9331 de modo SPI procesadores se comunican entre sí como software en esta línea.
- - LED: Hay un precableado llevado al pin L13. Si la lógica ALTA aplica este pin, parpadea. Excepto este pin, hay poder, WLAN, ETH, los LED de función del usuario en la tarjeta también.
- - Entradas analógicas: A0 - A5 y A6 - A11 (digital 4, 6, 8, 9, 10, y 12 pines) se puede utilizar para leer señales analógicas de 10 bits. Por defecto, el rango referance de entradas analógicas está entre 0-5 V. Esta gama se puede cambiar mediante el uso de la función analogReferance () pin AREF y.
- - Aref: El pasador referance para la entrada analógica.
Hay 3 botones de reinicio diffrent en la pizarra:
- Yun Mini RST: Una lógica-0 aplicar a esta clavija, restablece el procesador AT9331. Restablecimiento de esta couses procesador para restablecer el sistema operativo Linux a cero también. Todos los datos almacenados en la RAM se borrarán y todos los programas estarán cerrados.
- 32u4 RST: Una lógica-0 aplicar a esta clavija, restablece el microcontrolador Atmega32u4. Esto es común para las tablas adicionales.
- WLAN RST: Hay 2 características diffrent de este botón. La primera de ellas es que las configuraciones de fábrica establecidos. Mediante el uso de esta función, Wi-Fi en las pistas de mesa Mini Yun en el punto de acceso de modo (AP) y la placa de toma 192.168.240.1 ardess IP. Usted es capaz de comunicarse mediante la conexión de su propia red Wi-Fi llamado "Linino - XXXXXXXXXXXXX" (X son los adres demuestra MAC de la placa Arduino Mini Yun). Después de ACCES la red. Es posible que los acces la interfaz web escribiendo 192.168.240.1 o http: //linino.local desde su navegador. Para establecer la configuración por defecto que necesita para empujar el botón durante 5 segundos. Si se desea que el sistema Linux para establecer como configuraciones de fábrica, debe pulsar este botón durante 30 segundos. Cuando hayas hecho esto, cada cambios y todos los archivos de los suyos se borrarán de la memoria.
Es posible utilizar software informático Arduino o Linino IO Software.
