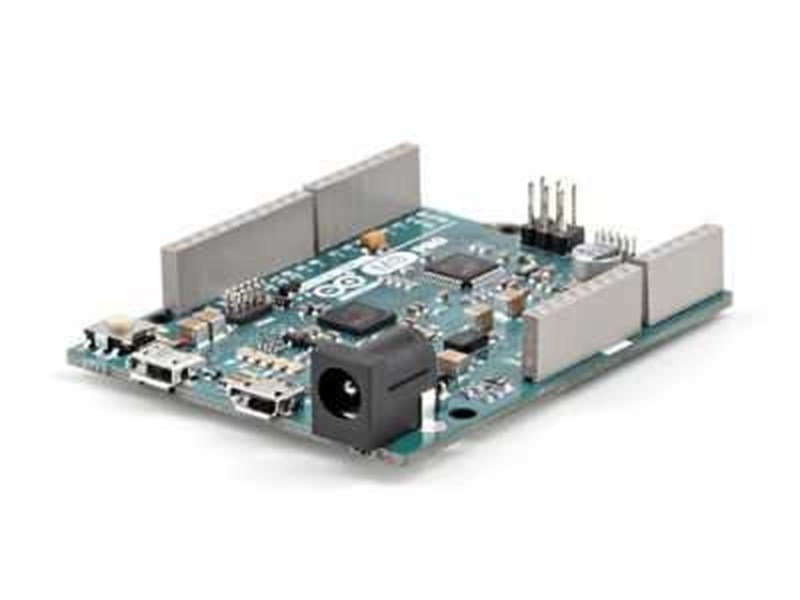

Arduino original M0 PRO - Arduino Pro Zero

Puede entrar en el mundo del fabricante mediante el desarrollo de la IO, tecnologías portátiles, de alta tecnología de automatización y muchas otras aplicaciones que están limitados por su imaginación con la nueva placa Arduino Pro M0.

Arduino M0 Pro es la versión más simple pero más potente de Arduino Uno. Esta Junta está alimentado por una arquitectura ARM Cortex® M0 de 32 bits SAMD212 MCU de Atmel. La familia Arduino han ganado una tarjeta de potencia alta con Arduino Pro M0.

Arduino Pro M0 le dará nuevas ideas, proporcionando flexibilidad para sus proyectos con su núcleo de alta potencia. Arduino Pro M0 será su herramienta más suitible para el desarrollo de aplicaciones de 32 bits. Depurador integrado incrustado de Atmel (EDBG) proporcionará una interfaz de depuración con todas las funciones para usted. Por otra parte, el EDBG puede abrir un puerto COM virtual a su computadora para cargador de arranque y la programación.

Características técnicas:

• Microcontrolador: ATSAMD21G18, 48 pines, LQFP
• Tensión de funcionamiento: 3,3 V
• Digital pines de E / S: 14, 12 y PWM UART
• pines de E / S analógica I: 6, canales ADC de 12 bits
• pines de salida analógicas: 1 de 10 bits DAC
• DC actual: 7 mA por cada pines de E / S
• Memoria flash: 256 kB
• SRAM: 32 kB
• EEPROM: hasta 16 kB
• velocidad de reloj: 48 MHz
• Dimensiones: 53 x 70 x 14 mm
• Peso: 224 g

Junta Esquemas

Poder:

Arduino M0 Pro puede ser suministrado a través de USB o una fuente de tensión externa. fuente de tensión externa sería un AC - DC o una batería. Cuando se suministra con un adaptador externo o de la batería, el uso de ancho de 2,1 mm, de centro-positivo, 6 - Se recomienda fuente de alimentación 15 V.

El Consejo opte por las fuentes de alimentación respecto a las prioridades:

1 - entrada de tensión externa.

conexión de depuración USB en la placa - 2

3 - dispositivo USB externo

Cuando proporciona su tablero a través de un dispositivo USB externo, si el consumo de corriente del conector USB (500 mA) no es suficiente, una fuente de alimentación externa debe ser utilizado.

pines de alimentación de la placa:

• Vin: Cuando se utiliza un adaptador externo, el voltaje del adaptador es de este pin. Puede suministrar el tablero mediante la aplicación de 7-20 V entre este pin en lugar del conector de alimentación de a bordo.
• 5 V: El pasador 5 V en el tablero está conectado directamente a la salida del regulador. Para abastecer a la comida directamente de este perno no se recomienda debido a que de esta manera no se activará los reguladores de 3,3 V y 5 V en el tablero.
• Pines de tierra en la pizarra: GND.
• 3,3 V: 3,3 V a cabo pin del regulador. Max. actual es 1 A.
• Instrucción IOREF: Funcionamiento de tensión para I / O pins, 3,3 V para Arduino M0.

Memoria:

ATSAMD21D18 microcontrolador tiene una memoria flash de 256 kB. (4 kB es utilizado por cargador de arranque.) El gestor de arranque viene como está escrito en la memoria ROM del microcontrolador. El gestor de arranque está protegido por fusible de NVM. ATSAMD21G18 tiene 32 kB de memoria SRAM.

De entrada y salida:

Todos los 14 pines digitales en el M0 Pro se puede configurar como pines de salida o de entrada. El nivel lógico para todos estos pasadores es 3,3 V. Estos pines trabajan con entrada 7 mA o corriente de salida. Hay un 20-60 kW resistencia pull-up interno para cada pin en el tablero. Además, algunos de estos pines tienen características diffrent también, se enumeran a continuación:

• Serie (UART:.. 0 (RX) y 1 (pines TX) se utilizan para la comunicación serial firmware de Arduino M0 Pro comandos serie en Arduino Leonardo se utiliza para la comunicación del puerto COM virtual Es posible utilizar comandos Serial1 si desea utilizar RX y pines TX..
• PWM: Contactos del 2 al 13 puede proporcionar analógico de 8 bits a cabo utilizando la función analogWrite (). El PWM a cabo la resolución se puede cambiar con analogWriteResolution comando de la función (). Additinally, pasador y pasador 10 o el perno 5 y el pasador no se pueden utilizar como PWM a cabo al mismo tiempo.
• SPI: Se puede encontrar en las cabeceras ICSP. A diferencia de placas basadas ATmega328P como Arduino UNO, Digitals pines no se deben usar juntos con alfileres SPI. Si usted tiene un escudo uso de la comunicación SPI y si no hay cabeceras en él para los pines ICSP, tu escudo no funcionará con esta placa.
• I2C, 2 (SDA) pin y 3 pin (SCL): Estos pines se utilizan para la comunicación en serie I2C.
• LED: Hay un LED conectado a pin digital 13. Cuando una señal lógica-1 aplicado, el LED parpadea.
• Entradas analógicas: A0 - A5 y A6 - A11 (digital 4, 6, 8, 9, 10, y 12 pines) se puede utilizar para leer señales analógicas de 10 bits. Por defecto, el rango referance de entradas analógicas está entre 0-5 V. Esta gama se puede cambiar mediante el uso de la función analogReferance () pin AREF y.
• AREF: El pasador referance para la entrada analógica.
• El DAC (Digital - a - analógico - Convertidor): El pin A0 se puede utilizar para conseguir un verdadero de 10 bits, por la función () analogWrite. Puede utilizar este pin para sus proyectos de sonido con la biblioteca de audio de Arduino.
• Reset: Si 0 lógico nivel de tensión aplicada a este pin, la junta se restaure.

Comunicación:

Arduino M0 Pro tiene varias unidades para la comunicación con un ordenador, otro Arduino, cojín, teléfono mpbile o la cámara. Hay 3 USARTs (3,3 V) y una UART para comunicación en serie en el tablero.

El puerto de programación está conectado a la EDBG que proporciona un puerto serie COM virtual para el ordenador. Se necesita un conductor EDGB en los sistemas Windows para ser visto por el ordenador. El EDBG está conectado a la UART física de SAMD21 MCU también. pasadores RX0 y TX1 le permite programar ATSAMD21 MCU desde el ordenador. Arduino IDE, gracias a su monitor de hallazgo de serie en el software, proporciona para enviar y recibir información basada en texto. RX y TX LED en un abrir y cerrar bordo mientras las comunicaciones a través de USB.

Nativo puerto está conectado a SAMD2 directa y permite la comunicación en serie a través de USB. De esta manera se puede comunicar con el monitor serial o los otros applicaitons. Gracias a estas características, M0 Pro se pueden introducir en el ordenador no sólo como puerto COM virtual, sino también como periféricos, tales como teléfonos inteligentes, la consola y el ratón también.

SAMD21 admite los protocolos de comunicación serie TWI y SPI también.

Programación:

Arduino Pro M0 se puede programar mediante el uso del paquete de software de Arduino. A diferencia de las otras placas Arduino, Arduino Pro M0 necesidades borrado su memoria flash antes de su programada. Hay una parte específica en la memoria ROM de SAMD21 a la programación de control.

Ambos de los puertos USB se puede utilizar para programar la tarjeta.

Programación de puerto (el uno cerca del conector de alimentación de CC): Para utilizar este puerto se debe elegir "Arduino M0 (puerto de programación) Pro" en Arduino IDE. El SAMD21 MCU estará expuesto a "borrado dura". Este mehtod da mejores resultados a continuación "borrado suave" hecho por Puerto Natales. Programación Puerto es el puerto recomendado para la programación. Incluso el chip se borra duro, es posible programar y borrar con este puerto.

Nativo de puerto (el uno cerca del botón de reinicio): Para utilizar este puerto debería elegir "Arduino Pro M0 (Puerto de programación)" en Arduino IDE. Programación con este puerto hace "borrado suave" para el chip y restablece el MCU y el bootloarder comienza de nuevo.

USB de alta protección actual:

Arduino Pro bordo M0 tiene protectores de alta corriente restarable. Incluso si el equipo tiene sus propios protectores de sus puertos USB, los protectores de la placa se ajusta a rechazar más de 500 mA. Si se alcanza esta cantidad de corriente, protectores mantendrá abierto - circuito de la conexión hasta que el corto - circuito desaparece.
