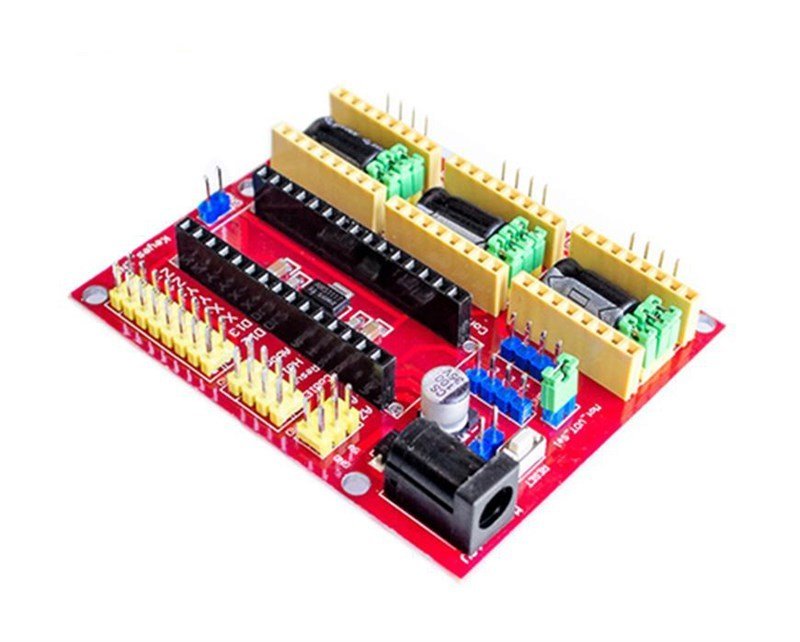

Arduino NANO CNC Shield (Compatible With A4988)

1. 3 eje conductor del motor de pasos

2. Compatible con micro-unidad de máquina de grabado láser, de tres ejes de la máquina de grabado del CNC ,.

3. 2A se puede controlar dentro del motor paso a paso de cuatro hilos de dos fases.

4. Lanzamiento de la interfaz IO digital, fácil de conectar a otros módulos, como tope de extremo.

5. Lanzamiento de la interfaz I2C, se puede conectar a la pantalla LCD I2C u otro módulo I2C.

6. Interfaz de alimentación DC 5V, 7.5-12V entrada de tensión.

7. GRBL compatibles

8. trabajado con nano.

Célebre:

Este producto es el modo de paso completo en default, por favor modificarlo a modo de 1/16 o de cualquier otro modo por sí mismo si es necesario.

A. correspondientes interfaces del oficial se muestra a continuación:

#define X_STEP_BIT 2 // Uno Digital Pin 2

#define Y_STEP_BIT 3 // Uno Digital Pin 3

#define Z_STEP_BIT 4 // Uno Digital Pin 4

#define X_DIRECTION_BIT 5 // Uno Digital Pin 5

#define Y_DIRECTION_BIT 6 // Uno Digital Pin 6

#define Z_DIRECTION_BIT 7 // Uno Digital Pin 7

B. El producto está equipado con A4988 módulo del controlador. Si desea cambiar el modo de trabajo, sólo tiene que ajustar el nivel de MS1 MS2 ms3 (DRV 8825 ms0 MS1 MS2) que se han conectado a tres pares de pines (con tapa del puente). Si se conecta una tapa del puente, el circuito está conectado a GND. A saber, MS1 MS2 ms3 (DRV 8825 ms0 MS1 MS2) están conectados a GND, es decir, el modo de funcionamiento ha cambiado en el modo de paso completo. El circuito se desconecta sin tapa del puente. Si desea conectar el circuito con un alto nivel, lo que tienes que conectarlo a VCC por soldadura.
