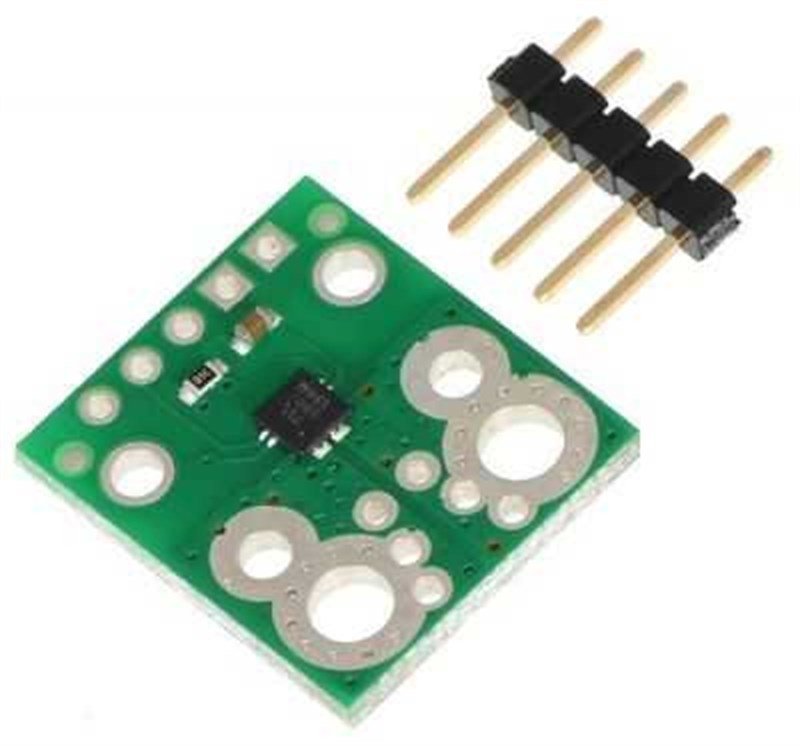

Esta placa es portadora simple basado en efecto ± 15.5 Una ACS711 Salón sensor de corriente lineal de Allegro. Esta versión acepta una entrada de corriente bidireccional con una magnitud de hasta 15,5 A y salidas de un proporcional analógica de tensión centrado a Vcc / 2 con un error típico de ± 5%. Opera desde 3 V a 5,5 V, por lo que puede conectarse directamente a ambos 3,3 V y 5 V sistemas.
- Diseñado para la corriente de entrada bidireccional desde -15,5 A a 15,5 A (aunque el sensor robusto IC puede tolerar 100 ms transitoria picos de corriente de hasta 100 A).
- Conductiva resistencia interna ruta es típicamente 0,6 mO, y el PCB está hecha con cobre 2-oz, por lo que muy poca energía se pierde en el tablero.
- El uso de un sensor de efecto Hall significa que el IC es capaz de aislar eléctricamente la trayectoria de corriente desde la electrónica del sensor (para aplicaciones de hasta 100 V), que permite que el sensor se inserta en cualquier lugar a lo largo de la trayectoria de corriente y para ser utilizado en aplicaciones que requieren aislamiento eléctrico.
- 100 kHz de ancho de banda.
- Buena precisión y fiabilidad: fábrica resultados de la calibración en un error de producción total típico de ± 5% a temperatura ambiente, el voltaje de offset de salida es extremadamente estable, y el sensor tiene histéresis magnética cero.
- salida de fallo de sobrecorriente pestillos bajo cuando la magnitud de corriente excede 15,5 A.
- Alcance de temperatura de -40 ° C a 125 ° C.
Nota: Este producto está diseñado para su uso por debajo de 30 V. trabajar con voltajes más altos puede ser extremadamente peligroso y sólo debe ser intentado por personas calificadas con el equipo adecuado y ropa protectora.
caracteristicas:
- La sensibilidad actual: 0.009V / A (Vcc = 3,3 V)
- Tensión mínima de funcionamiento: 3V
- Tensión máxima de funcionamiento: 5.5V
- Corriente de suministro 4 mA
- Dimensiones: 1.8x2.0 cm
- Peso: 1,0 gr
